OTDR進行光纜光纖測試和測試曲線分析

OTDR的英文全稱是Optical Time Domain Reflectometer，中文意思為光時域反射儀。OTDR是利用光線在光纖中傳輸時的瑞利散射和菲涅爾反射所產生的背向散射而制成的精密的光電一體化儀表，它被廣泛應用于光纜線路的維護、施工之中，可進行光纖長度、光纖的傳輸衰減、接頭衰減和故障定位等的測量。

OTDR的工作原理就類似于一個雷達。它先對光纖發出一個信號，然后觀察從某一點上返回來的是什么信息。這個過程會重復地進行，然后將這些結果進行平均并以軌跡的形式來顯示，這個軌跡就描繪了在整段光纖內信號的強弱。

其功能有：1、觀察整個光纖線路2、定位端點和斷點3、定位接頭點(“故障點”)4、測試接頭損耗5、測試端到端損耗6、測試反射值7、測試回波損耗8、建立事件點與地標的相對關系。

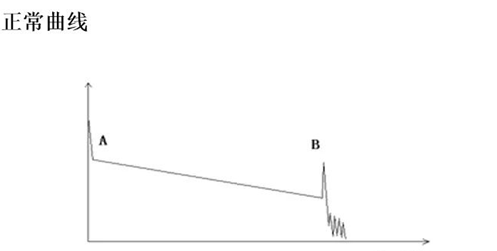

一般為正常曲線圖， A為盲區， B為測試末端反射峰。測試曲線為傾斜的，隨著距離的曾長，總損耗會越來越大。用總損耗（ dB）除以總距離（ Km）就是該段纖芯的平均損耗（ dB/Km）。

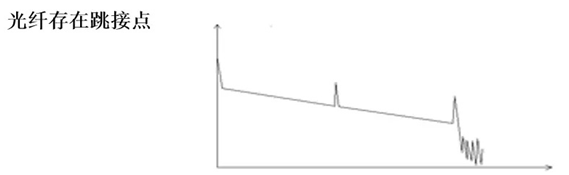

中間多了一個反射峰，很有可能中間是一個跳接點。能夠出現反射峰，很多情況是因?yàn)槟┒说墓饫w端面是平整光滑的。端面越平整，反射峰越高。例如在一次中斷割接當中，當光纜砍斷以后，測試的曲線應該如光路存在斷點圖所示，但當再測試時，在原來的斷點位置出現反射峰的話，那說明現場的搶修人員很有可能已經把該纖芯的端面做好了。

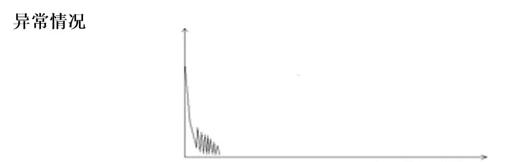

出現圖中這種情況，有可能是儀表的尾纖沒有插好，或者光脈沖根本打不出去，再有就是斷點位置比較進，所使用的距離、脈沖設置又比較大，看起來就像光沒有打出去一樣。出現這種情況，首先應檢查尾纖連接情況，其次調整OTDR設置，把距離、脈沖調小。如果問題仍存在，則可以判斷：①尾纖有問題；②OTDR上的識配器問題；③斷點十分近，OTDR 不足以測試出距離來。如果是尾纖問題，只要換一根尾纖就知道，不行的話就要試著擦洗識配器，或就近查看纖芯了。

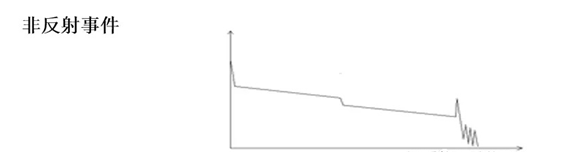

這種情況比較多見，曲線中間出現一個明顯的臺階，多數為該纖芯打折，彎曲過小，受到外界損傷等因素。曲線中的這個臺階是比較大的一個損耗點，也可以稱為事件點，曲線在該點向下掉，稱為非反射事件，如果曲線在該點向上翹的話，那就是反射事件了，這時，該點的損耗點就成了負值，但并不是說他的損耗小了，這是一種偽增益現象，造成這種現象的原因是由于接頭兩側光纖的背向散射系數不一樣，接頭后光纖背向散射系數大于前段光纖背向散射系數，而從另一端測則情況正好相反，折射率不同也有可能產生增益現象。所以要想避免這種情況，只要用雙向測試法就可以了。

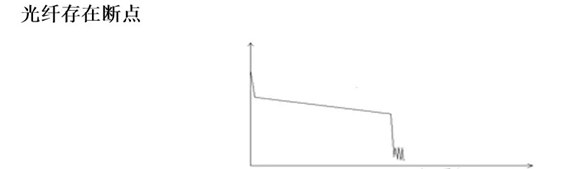

曲線在末端沒有任何反射峰就掉下去了，如果知道纖芯原來的距離，在沒有到達纖芯原來的距離，曲線就掉下去了，這說明光纖在曲線掉下去的地方斷了，或者也有可能是光纖在那里打了個折。

在線路上排障的時候，把不能確定的纖芯打折，然后測試人員利用OTDR 打?qū)崟r(shí)監測，按照?qǐng)D中的這種情況來判斷纖芯。
