OPGW光纜替換原線路準備工作需要注意什么

OPGW光纜一般取代架空線中的某1根地線,架設在鐵塔一側的地線位置上,它具有防雷和通訊雙重功能。纜盤為定長生產,每盤只能用于所指定的區段

1、牽張場的選擇

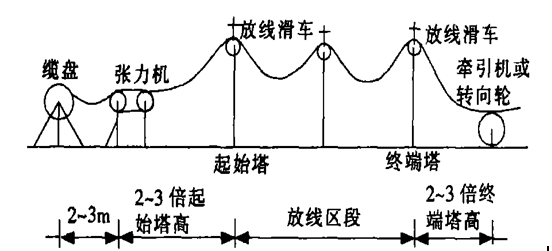

展放光纜的牽張場一般應選在順線路方向。選場應保證OPGW光纜出線的對地夾角不大于30°,以15°～20°布置牽、張機(一般距耐張塔的距離為耐張塔高度的1.5倍以上,且不宜小于130m),并滿足OPG_W出線彎曲半徑大于0.5m的要求，根據現場地形,張力機可采用下列2種布置方式:(1)布置在耐張段外,錨線塔的耐張線夾在塔上安裝。(2)布置在耐張段內,錨線塔的耐張線夾在地面上安裝,即張力機出口處安裝。

在OPGW光纜展放過程中,當纜盤和張力輪中的余線正好滿足光纜接頭所需余線長度時,停止?fàn)恳?/span>,在張力輪前面安裝好OPGW光纜耐張線夾;在耐張塔地線支架掛板附近掛1個轉向滑車,鋼絲繩的一端通過轉向滑車至絞磨,另一端與耐張線夾進行連接;張牽機繼續展放,直到鋼絲繩受力后停止?fàn)恳?/span>,將纜盤中的所有余線通過張力輪全部吐出來;絞磨開始牽引,同時牽引機配合進行反向串線,直到掛線完成;在牽引端進行緊線、掛線,整根光纜架設完畢。

2OPGW光纜的吊運與測試

(1)光纜在存放和運輸時必須平放,禁止豎直立放,以防擠壓損壞光纖。

(2)吊裝光纜時要先將軸杠插入纜盤軸孔中,再用吊繩拴在軸杠上進行吊裝,以免吊繩擠壓光纜盤損壞光纖。

(3)使用光時域反射儀測量光纖衰耗、光纖長度和光纖通斷等,各種參數符合要求,且無斷纖時,方可進行光纜的放線施工。

(4)在完成一個區段光纜放線后,在光纖熔接前,進行該段光纜參數的復測工作,參數測試合格后,才能進行光纖熔接、接續盒的安裝。

3、跨越電力線施工措施

帶電跨越的主要措施是防止展放OPGW光纜 (導線 ) 因不慎或其他原因落到電力線上 ,跨越處安裝跨越架、掛尼龍網 ,在展放過程中派人監護 ,并保持與施工指揮人員的通訊聯系 ,以便發現問題 ,及時采取果斷措施。
