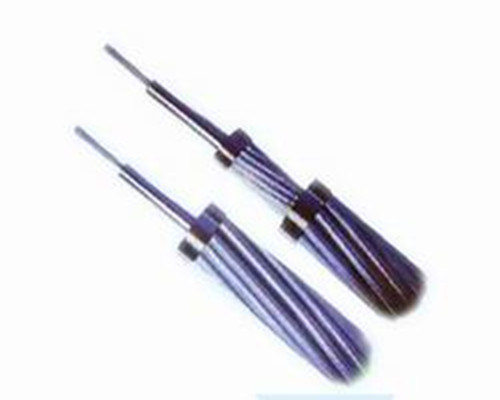

OPGW光纜參數：OPGW-12B1-70[73.5;31.9]參數規格表

結構

根數

直徑

中心層

OP單元

1

3.8

第一層

LB27

6

3.9

光纖

類型

--

G.652

數量

芯

12B1

衰減

1310nm

dB/km

≤0.35

1550nm

dB/km

≤0.21

截面積

承載截面積：

mm²

71.7

AS面積

mm²

71.7

AA面積

mm²

0.0

不銹鋼管面積：

mm²

2.3

總截面積：

mm²

74.0

外層絞向

--

右向

標稱外徑

mm

11.60

單位計算重量

kg/km

454.1

額定拉斷力(RTS)

kN

73.5

20℃ 直流電阻

Ω/km

0.891

短路電流容量(40℃～200℃，0.25s)

kA²·s

31.9

短路電流

KA

11.3

拉力重量比

km

16.5

彈性模量

kN/mm²

140.0

線膨脹系數

1×10^-6/℃

13.4

允許工作張力(MAT)

kN

29.4

年平均運行張力(EDS)

kN

18.4

允許彎曲半徑

mm

施工:232

運行:174

儲運溫度

℃

-40～+70

交貨盤長

m

6000
