電力光纜金具竟然可以這樣安裝?。?！

這篇文章小編為您講述一下電力光纜金具的安裝方法。

(1)耐張線夾的安裝

（1）OPGW光纜在耐張裝配后可分為兩種安裝方式。一個是沿著塔（或出線結構）引導獨立點，并且連接不同光纜托盤OPGW或引入光導光纜之間的光纖。跳到張力夾的相對側形成兩側之間的光纜橋架OPGW光纜的相同直線連接。在前者中，每組張力金屬配件設有單根地線，并且在后者之前和之后僅安裝一根地線。 安裝程序如下：

①用牽引裝置調整光纜弧垂后，將接頭固定在塔上。

②將耐張金具的外股插入過渡支架的心環，使外股與光纜平行，并用外股的顏色標記處，對光纜進行標記。

③在對準內絞絲和光纜的標記之后，內絞絲必須從中心到兩端依次纏繞，纏繞方向必須與光纜的外部方向相反，并且必須要一次性纏緊，不允許纏繞一次不合格，打開再次纏繞。使用彩色標記將第一組絞絲包裹在光纜周圍，包裹另一根線（或插入接地線），一定要確保所有線束已經緊緊包裹在一起。內絞絲應該有整齊、均勻的纏繞間隙，防止由于內絞絲的彎曲變形引起的過大的力，影響間距，將外絞絲放入鑲嵌環中，外絞絲交叉標記與內絞絲交叉標記一定要對準位置，無論它是第一次纏繞還是同時纏繞，一定要確保兩部分之間的間隙是均勻不變的。

(2)懸垂線夾的安裝

直線桿塔懸架OPGW使用懸垂線夾，包括懸掛夾具，內部和外部預絞絲和橡膠墊圈。

①在懸掛位置固定點處標記OPGW，對齊標記在中央的內部絞線組并將其纏繞在末端。

②將橡膠夾塊2的中心與內絞絲的中心對齊，并用絕緣膠帶固定。順著橡膠夾的曲線再包裹好外絞絲。保持絞絲間隙應該均勻，不要有交叉。

③將套殼中心與外絞絲的中心標記對齊，統一套殼擰緊螺栓。安裝懸掛鉤環，并將螺栓連接到塔上。

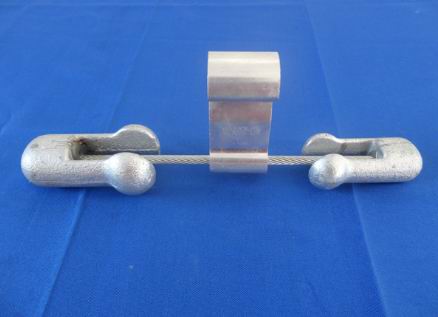

(4)防振錘的安裝

每個防振錘必須配備一套由制造商提供的保護線，并且預絞絲的防振錘防護線末端之間的距離大于70mm;防振錘的低頻端安裝在塔的末端，安裝時還必須使用扭矩為8~10N-m的扭矩扳手;

(5)引下線夾的安裝

如果需要卸下或者斷開光纖光纜并將其連接到接線盒時，請將光纜底部的光纜夾連接到接線盒，然后將其連接到接線盒。如果您不需要卸下或斷開光纖光纜，請直接使用光纜跳線。請注意，引下線夾應牢固安裝，以確保OPGW不接觸地面橫擔;不應擰緊耐張線夾和引下線夾之間的光纜引線，應對其保留一定長度。

接線盒安裝在距離地面約7米的高度。 盡量選擇一個容易放置余線的地方，例如塔樓的橫隔面;

(6)接地線的安裝

接地線由一段鋁合金線和一個鋁合金線夾（連接到OPGW）和一個由鐵和銅制成的過渡材料制成的線頭（桿塔）組成。主要用作OPGW接地，為短路電流提供通路。接地線與接頭和鐵塔之間的連接應良好接觸，并適合接地線的長度。 去除涂漆塔的連接處的漆膜。
