adss光纜老化原因

這一篇小編給您講述一下不同的東西，那就是adss光纜的老化原因，或許您在網(wǎng)絡(luò)上很少看到有關(guān)此類的相關(guān)文章。

大家應(yīng)該知道安裝的光纜故障對商業(yè)敏感，一旦出現(xiàn)這種情況，肯定又要有一筆開銷，因此通常不會發(fā)布問題及其解決方案。目前正在使用幾種能夠承受干帶電弧活動退化的解決方案，遺憾的是，預(yù)測光纜壽命的問題仍未得到解決。在這種情況下，使用Ofil的UV相機(jī)觀察電弧放電和電暈放電是一個(gè)很大的優(yōu)勢，因?yàn)樗梢员O(jiān)控有價(jià)值的光纜系統(tǒng)的衰減過程和管理，主要是在降雨量低，污染嚴(yán)重且靠近海岸的地區(qū)。

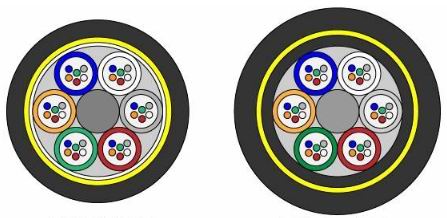

ADSS光纜的使用 - 全電介質(zhì)自支撐光纜在全世界范圍內(nèi)廣泛使用。自實(shí)施以來，廣泛的改進(jìn)是在“抗電弧”護(hù)套中。護(hù)套材料改善了光纜的性能并延長了它們的壽命。然而，即使在可以定義某種程度的風(fēng)險(xiǎn)的情況下，也不可能在任何給定環(huán)境中預(yù)測光纜的預(yù)期壽命。此外，已經(jīng)安裝的一些大量光纜存在風(fēng)險(xiǎn)，但由于商業(yè)敏感性，這類問題往往沒有報(bào)道

沿ADSS光纜的電流充當(dāng)護(hù)套材料的老化因素。沿著光纜的這些電流是由于來自3個(gè)源的電位梯度所預(yù)期的：通過導(dǎo)體，ADSS光纜和地之間的電容耦合;通過夾具和中跨位置之間的電壓差; 并通過光纜表面的導(dǎo)電性。通常情況下，中跨的電位大，其中ADSS光纜的位置高于導(dǎo)體的位置（光纜下垂），并且通過導(dǎo)線和ADSS光纜的接地金屬夾具強(qiáng)制接地電位。被夷為平地。電導(dǎo)率受光纜污染和濕度的影響。當(dāng)護(hù)套材料老化時(shí)，它變得親水，并且其每單位長度的電阻可以降低到僅幾百千歐姆/米的非常低的值并且電流升高到幾毫安。對于150kV實(shí)驗(yàn)室測量線，結(jié)果表明聚乙烯極限為1 mA和1.5 mA。

表面電流和放電可以引起水分的焦耳加熱和光纜表面溫度的升高。在這種加熱效應(yīng)之后，因此可能在光纜的表面上發(fā)生干帶。干帶有可能發(fā)生在電流通常大的塔附近。干帶具有比光纜表面的其他部分更高的線性阻抗。這種高阻抗特性導(dǎo)致干光纜短段和電弧放電時(shí)產(chǎn)生較大的電壓降。當(dāng)電流足夠高以維持電弧時(shí)，干帶上會發(fā)生不穩(wěn)定的放電。由干帶引起的光纜表面上的不均勻?qū)щ娦栽黾恿司植侩妶?，并?dǎo)致產(chǎn)生紫外線和臭氧的電暈和電弧放電，這兩者都會損壞光纜表面。

如果位于溫帶和良性位置，ADSS光纜可以很好地工作。聚乙烯外皮材料的老化通過其“閃亮”方面的損失來鑒定，并且僅表現(xiàn)出低水平的老化，表現(xiàn)為相對較低的疏水性。結(jié)論是，這種ADSS光纜符合其設(shè)計(jì)規(guī)范，安裝在塔上的適當(dāng)位置，其護(hù)套甚至不接近壽命終點(diǎn)。

以上就是小編為您說的adss光纜老化的原因。
