型 號：opgw-36b1-100(30-180)
產品用途：受線路停電、安全等因素影響，多在新建線路上應用。
江蘇興海光聯-國網合作供貨單位，可當天發貨,全國物流/專車直達,OPGW光纜，一般需要生產，會有一定量的現貨，報價根據OPGW光纜芯數/架設檔距/截面和需求數量及到貨地址核算價格，并提供產品的規格型號（芯數、跨距/截面、數據…）以及到貨地址等相關信息，客服將轉交產品需求給業務經理，由業務經理給您報價！快速詢價撥打:138-6152-9971（龔經理）您也可聯系客服，留下聯系方式及產品需求.

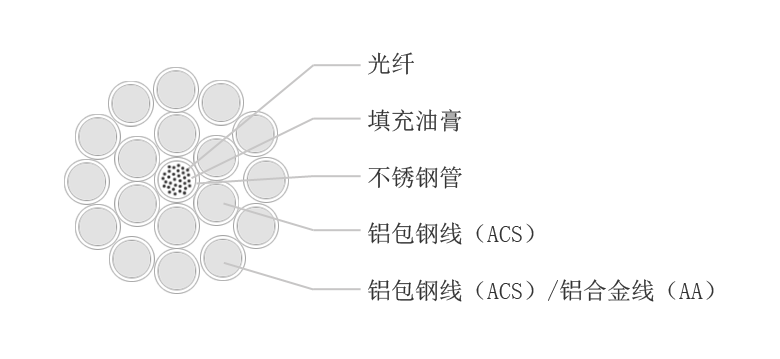

OPGW光纜型號示意
例：OPGW—24B1—50 示意：OPGW—24（芯數）—120（截面積mm2）
常用OPGW光纜型號：OPGW-24B1-50，OPGW-24B1-80，OPGW-24B1-100，OPGW-12B1-90，OPGW-48B1-120
OPGW光纜施工程序
在工程施工過程中, 廠家OPGW光纜配套專業廠商生產的金具及相關附件, 并由專業人員施工督導, 確保工程質量。OPGW光纜施工程序如下
(1) 光纜驗收、施工設備和金具檢查。
(2) 參照輸電線路導線安裝張力放線有關規程 , 具體安裝短路情況下產生的熱量易散發。
(3) 安裝滑輪、牽引繩。
(4) 安裝牽引網套和退扭器 ,牽引光纜并注意調整張力。
(5) 調整弧垂 ,安裝金具 ,固定光纜。設非常方便。
(6) 光纖熔接 ,安裝并固定接頭盒。
(7) 有關施工文件存檔。
OPGW-36B1-100 [108.1;47.5]參數表
| 光纜性能參數： | ||||
| 項目 | 單位 | 參考值 | ||
| 纜徑 | / | mm | 13.3 | |
| 承載截面積 | AS面積 | mm2 | 95.7 | |
| AA面積 | mm2 | 0 | ||
| 重量 | / | kg/km | 640 | |
| 標稱抗張強度（RTS） | / | kn | 108.1 | |
| 允許工作應力（MAT）( 40% RTS) | / | N/mm2 | 451.9 | |
| 每日應力（EDS） (18%~25% RTS) | / | N/mm2 | 203.3～282.4 | |
| 極限特殊應力 (70% RTS) | / | N/mm2 | 790.8 | |
| 直流電阻 | / | Ω/km | 0.789 | |
| 短路電流(0.25s, 40℃~200℃) | / | kA | 13.8 | |
| 短路電流容量 I2t | / | kA2s | 47.5 | |
| 拉重比 | / | km | 17.2 | |
| 楊氏摸量 | / | kn/mm2 | 149.0 | |
| 熱膨脹系數 | / | 10-6/℃ | 12.9 | |
| 彎曲半徑 | 運行 | mm | 199 | |
| 敷設 | mm | 266 | ||
| 溫度范圍 | 安裝溫度 | ℃ | -10～+50 | |
| 工作溫度 | ℃ | -40～+80 | ||
| 儲存溫度 | ℃ | -40～+80 | ||
注：江蘇興海光聯科技有限公司對以上參數具有修改權，具體參數請聯系我們！
