ADSS光纜掛點選擇及其應力弧垂計算

ＡＤＳＳ光纜掛點選擇的影響因素輸電線路的電壓等級、相線和地線位置、桿塔結構、凈空要求等均制約著ＡＤＳＳ光纜的掛點選擇．

ＡＤＳＳ光纜一般使用在２２０ｋＶ及以下輸電線路上，要求其具有很高的絕緣性和耐電腐蝕性，當電場空間電位高于１２ｋＶ時，需要采用黑色抗電腐蝕材料ＡＴ，其他電位場合可使用黑色聚乙烯ＰＥ護套．相線和地線的位置決定了空間電位分布，過高的電場強度會對光纜產生較大的電腐蝕，從而影響光纜使用壽命ＡＤＳＳ光纜掛點的選擇綜合上述影響因素，ＡＤＳＳ光纜掛點的選擇主要從電場強度、光纜對地和交跨物的安全距離、桿塔自身強度三方面考慮．ＡＤＳＳ光纜安裝于高壓輸電線路下方，且其靠近鐵塔的地電位處，直接受到高壓導線空間電場的長期作用，光纜表面受到污染或雨霧裹覆時，易產生放電現象從而對光纜表皮形成損傷，所以ＡＤＳＳ光纜應選擇電廠強度小的位置通過．

經過實驗數據，光纜與相線的接近距離，也就是避免通過空氣直接向光纜表面放電的距離可利用下式計算Ｓ＝Ｕ／１５．式中：Ｓ為距離，ｉｎｃｈ；Ｕ為相線對地電位，ｋＶ．所以，常用的１１０ｋＶ輸電線路，導線通過空氣介質對光纜表面放電的間隙為７．３３３ｉｎｃｈ，約為１８８ｍｍ．通常在工程中光纜與導線的距離遠遠大于這個距離（安全規程要求光纜距離導線不得小于３ｍ）．通過空間電位分布計算軟件分析，距離導線越近，電位值越高，所以在離開導線較遠的位置可選擇高掛點、中掛點和低掛點．

高掛點方式是指光纜掛點選在導線的掛點之上，中掛點方式是指光纜掛點選擇在導線橫擔與鐵塔主材相交處，低掛點方式是指光纜掛點選擇在導線掛點之下．雖然基本每基鐵塔均有以上三種掛點可供選擇，但是考慮到ＡＤＳＳ光纜在工程實際應用的特點就是其靈活性，如果選擇高掛點和中掛點就需要跟ＯＰＧＷ光纜等電力特種光纜一樣需要停電方能進行施工．所以，工程實際中ＡＤＳＳ光纜一般選擇低掛點方式，而低掛點方式的矛盾就是光纜下方交跨物的安全距離要求．通過分析鐵塔空間距離（見圖１）可知：Ｈ＝ｊ＋ｆ＋ｈ＋ｗ．經變換有：ｈ＝Ｈ－ｊ－ｆ－ｗ．H只需要滿足對地容許距離即可．

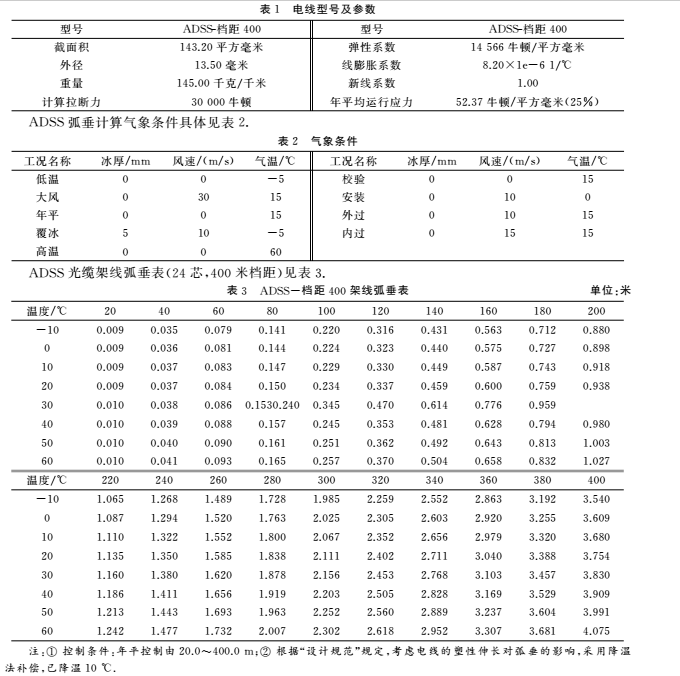

利用線路設計軟件進行應力弧垂計算在輸電線路設計軟件中，確定ＡＤＳＳ光纜的截面積、外徑、重量、拉斷力、線膨脹系數以及年平均運行通過軟件計算出ＡＤＳＳ光纜的架線弧垂之后，光纜掛點位置確定中的最難參數ｇ也隨之確定了，通過公式ｈ’＝ｈ－ｋ＋ｇ可精確計算出光纜的掛高．ＡＤＳＳ光纜目前正廣泛應用于電力通信網中，其安全穩定、可靠運行對保障電網安全起到至關重要的作用．通過ＡＤＳＳ光纜的科學合理選擇，可以保障借用鐵塔本身的安全，可以延長ＡＤＳＳ光纜的使用壽命，可以保證其與交跨物的安全距離以降低政策處理難度．通過上述掛點選擇方法設計的ＡＤＳＳ光纜掛點，可以很好地解決電場強度、光纜對地和交跨物的安全距離等制約因素，保障光纜及電網安全運行．
