adss光纜是如何設計和制造？看這一篇足夠了

這篇文章我們主要說一下adss光纜的設計和制造細節，讓不了解產品的您，在購買產品之前對產品也能有個理性的認識。

隨著我國電力部門通信系統的發展和農網改造的進行，電力通信專用網的建設非常迅速，已覆蓋了大部分電力集團公司和省電力公司。在電力系統中，敷設在高壓架空輸電線路中的關聯主要有兩種，一種是光纖架空復合地線opgw，一種是全介質自承式光纜adss。

在現有的220kv、110kv及以下輸電線路上或不需要安裝架空地線的新建高壓輸電線路上來進行通信傳輸，對于某些需要跨越江河、峽谷、雷電地區等通信線路adss光纜也適用。由于adss光纜具有重量輕、線徑小、跨距大、抗干擾、絕緣等特點。因此adss光纜收到了電力通信部門的普遍歡迎。

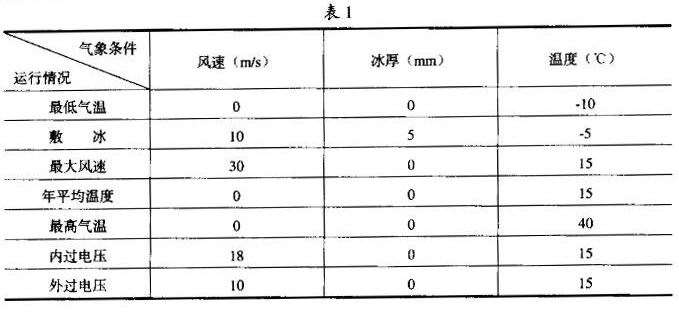

去年，我們公司為湖北某電力公司設計生產了電壓等級為110kv的48芯adss光纜，此adss光纜敷設在湖北電力傳輸主干線路上。敷設的地理環境為：平地、等高；敷設的氣象條件見下表，塔型為：貓形塔；光纜主跨距為：300m~500m，線路跨距600m；光纜外徑要求為：15mm。由于我公司之前從未制造過48芯跨距為adss光纜，因此對于這次的工程我們公司的技術人員特別組成了一支攻關小組，從開始到結束再到幾個月后都一直關注著，經過反復的試驗、成功的開發制造了單管12芯的48纖芯、沿海特殊氣候條件下中大跨距的adss光纜產品。

下面再說一下adss光纜張力如何計算。

光纜載荷w（kg/m）的計算

Adss光纜建設在野外，沒有鋼絞線輔助吊掛，僅僅靠著光纜內芳綸纖維承受風雨等自然環境的洗禮，因此光纜的受力與環境氣候條件、跨距、弧垂、風俗等因素有關。經過計算我們能得到敷設惡劣的氣候條件為風速30（m/s）、冰厚0mm、溫度15℃疊加。

說說adss光纜的設計

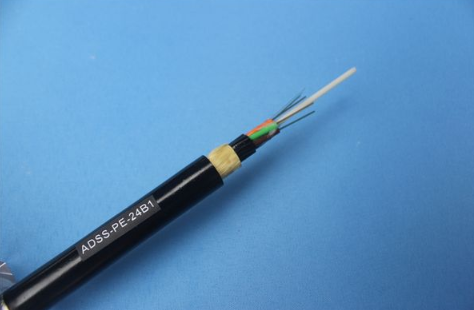

我們在設計光纜結構時充分考慮到光纜工作應變一般不能超過光纜的拉伸窗口的設計理念，因為光纜工作應變在設計拉伸窗口內時，纜芯內的光纖不受外力；當光纜工作應變大于設計拉伸窗口時，纜芯內的光纖將受到外力拉伸，這也將導致附加衰減的產生。因此，我們設計光纜結構時，確定結構為松套層絞式1+8結構，因為，層絞式adss光纜的余長可以作得更大一些，可以保證光纜的拉伸窗口。
