講解OPGW電纜重要的兩種結構

這一篇江蘇興海小編給您說一下OPGW光纜的結構。

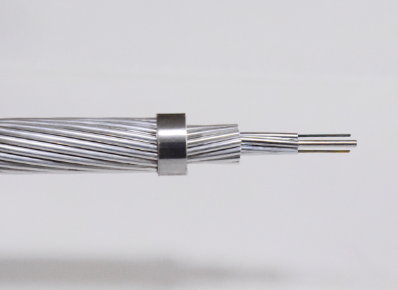

OPGW光纜適合安裝在傳輸線上，具有地線（旨在取代傳統的靜電或屏蔽線）和通信線的雙重功能。OPGW傳導短路電流并提供防雷，因為它“屏蔽”導體，同時為內部和第三方通信提供電信路徑。OPGW必須能夠承受架空光纜造成的機械和環境壓力（例如由風或冰引起的應力）。OPGW還必須能夠通過提供接地路徑來處理傳輸線上的電氣故障，同時防止損壞光纜內部的精密光纖。

OPGW光纜有兩種結構：

中央松套管---纖維松散地放在密封防水的中央鋁管中，里面裝有阻水凝膠。該管在惡劣環境條件下的安裝和操作期間為光纖提供保護。根據工程要求，不銹鋼管也可以是鋁包鋼。不銹鋼光管位于光纜的中心，由單層或多層鋁包鋼，鋁合金線或鋼絲保護。金屬線提供機械強度以承受嚴苛的安裝和操作條件，同時實現導電性以控制短路條件下的溫度升高。

利用光纖識別系統可以清楚地區分每根光纖，光纖識別系統由著色和其上的環形標記數組成。這種緊湊型設計具有較高的機械強度和較小直徑的故障電流額定值。較小的直徑還有好的下垂張力性能。

多松管型---纖維松散地放在密封的防水不銹鋼管中，里面裝有阻水凝膠。兩層或三層不銹鋼光學管螺旋絞合在多層光纜的內層中。多松管型主要設計用于超過48芯的光纖數量上有所需求。多松管型可以滿足巨大的交叉和大電流容量的要求。

光纖由高純二氧化硅和摻鍺二氧化硅制成。UV固化丙烯酸酯材料作為光纖初級保護涂層施加在光纖包層上。光纖采用特殊的旋轉裝置成功控制了PMD的值，確保在布線時保持穩定。

以上是小編為您講述的OPGW光纜的結構，江蘇興海產品就是OPGW光纜和ADSS光纜，如您想采購光纜，可以聯系我們，期待能與您合作，我們也會繼續奉上更多的光纜方面的知識干貨。
