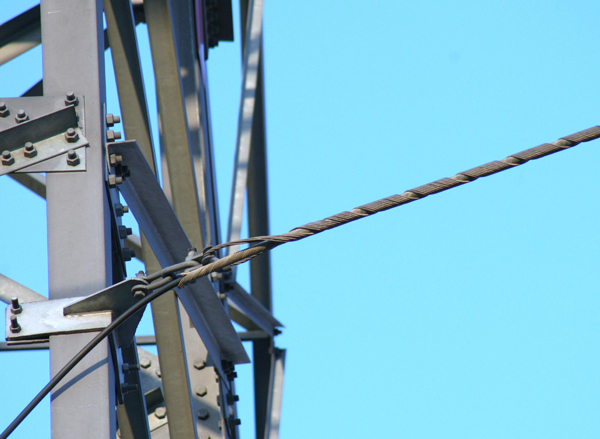

用于ADSS光纜線路架設中ADSS光纜與耐張桿塔的聯接,預絞絲對ADSS光纜起到保護和提高抗振作用。預絞絲的特殊設計,可以保證耐張線夾本身不會產生對ADSS光纜造成損害的應力集中,從而保證光纜系統的正常壽命。

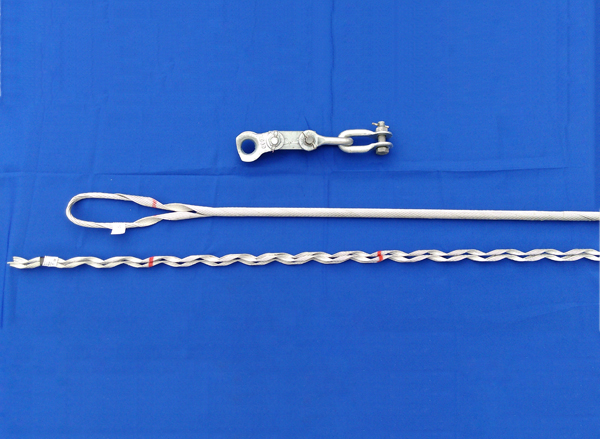

用于ADSS光纜耐張線夾組成部分:
U形掛環-----------熱鍍鋅鋼U形掛環,起到與桿塔緊固件連接的作用。
直角環-------------熱鍍鋅鋼標準件,起到將嵌環和U形掛環連接起來的作用。
嵌環----------------熱鍍鋅精密鑄鋼嵌環,夾嵌在耐張線夾U形彎曲頭內,起到保護耐張線夾的作用。
護線條預絞絲-----用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲內壁粘有一層微粒金剛砂,以增加磨擦力。預絞絲在工廠加工時被預制成四個子束,避免安裝誤差并便于快速安裝。預絞絲的末端朝徑向外側彎曲,以免擠壓損害光纜。
耐張預絞絲--------用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束,并在內壁粘有一層牢固的金剛砂,以達到對光纜減少側壓力的條件下增加耐張線夾的握力。
ADSS光纜耐張線夾使用指導:
1. 用在與終端桿塔、耐張桿塔、轉角(仰角)大于25°的桿塔和接續桿塔的聯接。具體配置為:終端桿塔---1套/桿塔;耐張桿塔---2套/桿塔;接續桿塔---2套/桿塔。
2. 按纜徑、光纜允許使用張力(MAT)或檔距選配耐張線夾,用戶可根據選用規格表選配適合的耐張線夾。
